中低速磁浮列车悬浮架疲劳试验台

序号

仪器设备名称

技术参数

1

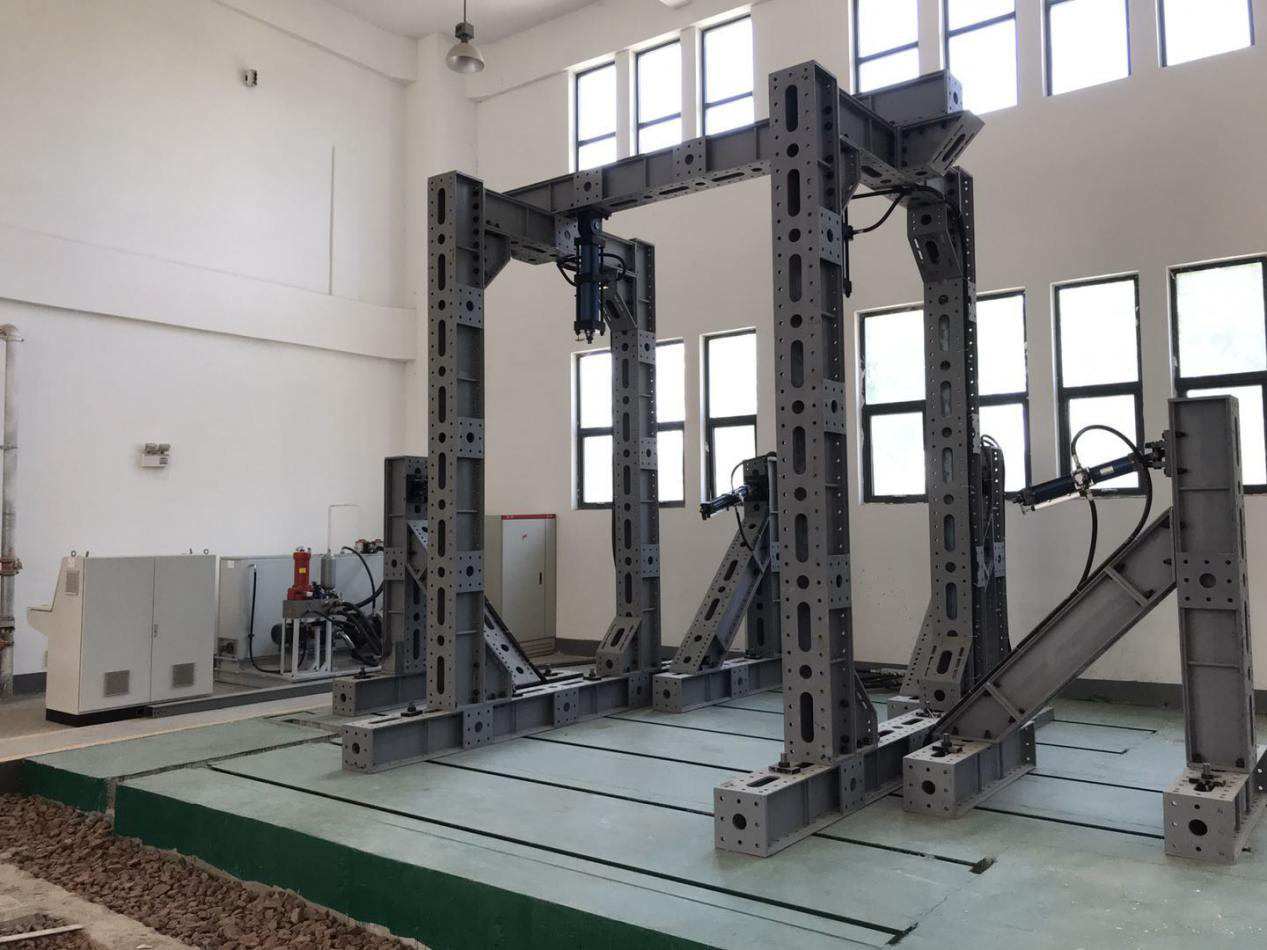

中低速磁浮列车悬浮架疲劳强度试验台

1）试验台占用空间12m长×8m宽×4m高；

2）功率：≯120kW；

3）主要构成：铸造平台、龙门架、反力座、反力杆等；

4）铸造平台尺寸：7m长×5m宽；

5）龙门架材质：碳钢。

6）表面处理：先喷涂环氧底漆，再喷涂表面油漆，油漆颜色为龙胆蓝。

2

作动器

1）作动器1：

额定力：50kN

行程：±100mm；

2）作动器2：

额定力：100kN；

行程：±100mm；

载荷控制精度：1%FS；

位移控制精度：1%FS。

3

液压载荷施加设备

1） 工作压力：21MPa；

2） 额定流量：≮180L/min；

3） 蓄能器充气压力：7MPa；

4） 工作介质：HM46号抗磨液压油；

5） 电机功率：≯90kw；

6） 输入电源：AC380V±10%；

7） 冷却方式：水冷。

4

计算机控制系统

1）操作台方式：琴式；

2）主要组成：显示器（17寸）、工控机、伺服控制器及液压控制软件；

3）显示器：17英寸，分辨率1280×1024，刷新率60Hz，响应时间5ms，对比度1000:1；

4）伺服控制器：6通道，具有传感器电源和信号放大回路；

5）工控机：双核E5300， 内存2G，硬盘250G，PCI插槽2个，研华DVD光驱，光电鼠键套装；

6）输入电源：AC220V；

7）控制软件：多通道协调控制，相位、振幅、频率可分设

5

数据采集系统

1）通道数量：64通道

2）分辨率：1με；

3）测量误差：0.2%Rd1με；

4）应变片阻值：60 ～ 2000Ω；

5）测量笔记本电脑，3台；intel 酷睿i7 CPU，16GB内存，2TB硬盘，独立显卡、显存4GB，15.6英寸屏幕，分辨率1920×1080。

6

冷却系统

1）主要用于对液压油进行冷却；

2）流量：≮20吨/小时；

3）方式：圆形逆流式冷却塔；

4）回水温度：≯50℃。

7

探伤仪器

1）渗透探伤、超声探伤；

2）清洗、着色、探伤、显像剂套装，12瓶；

3）检测范围：0-9999mm；

4）声速范围：100-20000m/s；

5）工作频率：0.2-20MHz；

6）垂直线性误差：≤2%；

7）水平线性误差：≤0.1%；

焊缝显示：只管显示焊缝图和缺陷位置。

8

应力应变片

单向、三向
